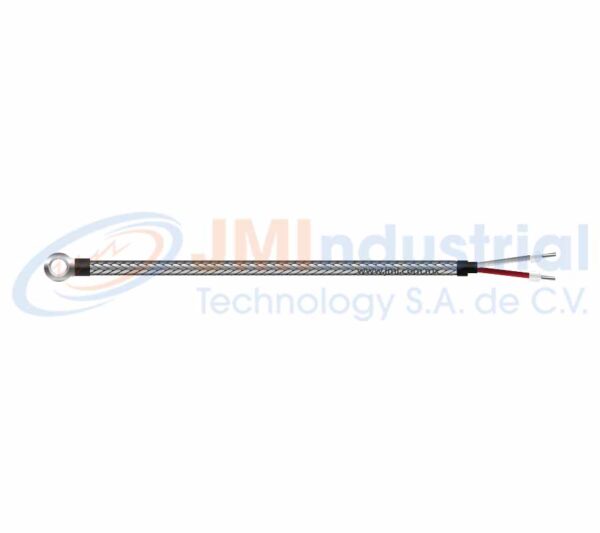

JMI-105 Termopares Tipo Ojillo

Descripción

JMI-105 Sensor de temperatura tipo tornillo, puede ser fabricado en termopar y RTD, pero lo más común es tipo J o K, su punta es tipo ojillo, la cual hace fácil la instalación del mismo, se coloca en un tornillo, puede ser fabricado en diferentes tipos de aislantes.

Aplicaciones

Industria en general

InPara mación adicional

Sensor Disponible	J, K, T, E, Pt100, Pt1000
Instalación a proceso	Ojillo
Protección extra	No aplica
Extensión	PVC, FEP. Kapton, Fibra de Vidrio, Fibra con Malla
Cabeza de Conexión	No aplica

Sensor en 3D

Modelo

A) Tipo de Sensor

1. Termopar J
2. Termopar K
3. Termopar T

B) Diámetro del Ojillo

1. 3/16
2. 1/4
0. Otro ( )

C) Aislante de la Extensión

A. PVC (105° C)
B. FEP (200° C)
C. Fibra de vidrio (400° C)
D. Fibra de vidrio con malla (400° C)
E. PVC - Plyca (105° C)
F. FEP - Plyca (200° C)
G. Fibra de vidrio - Plyca (400° C)
H. Fibra de vidrio con malla - Plyca (400° C)
I. Kpton (400° C)(termopar)

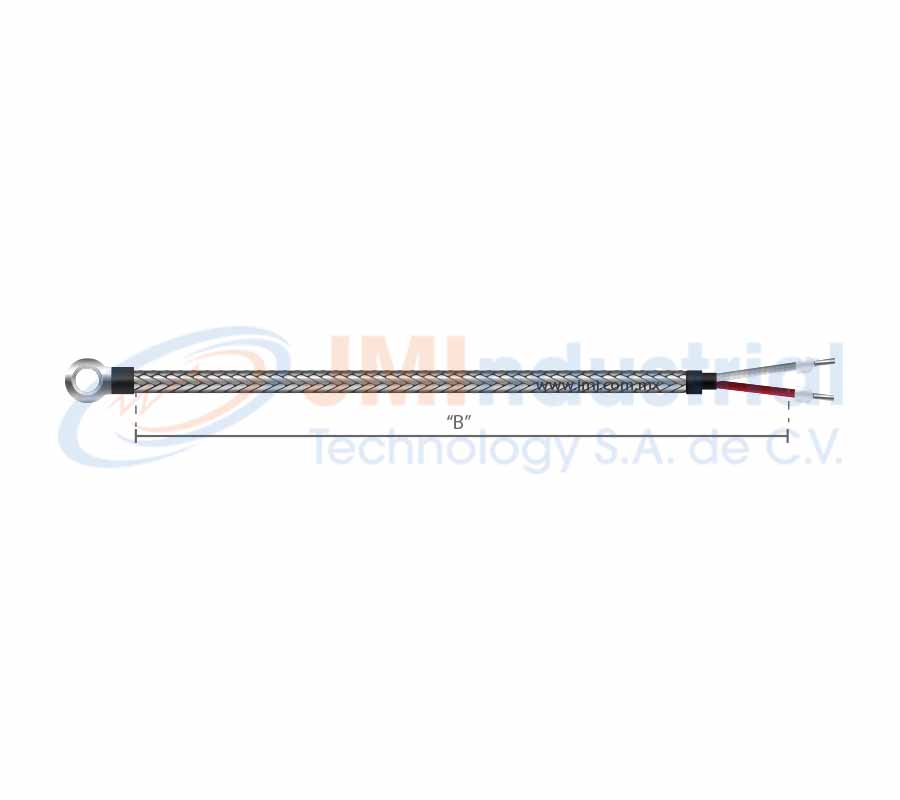

D) Longitud de Extensión (B)

En cm, mm ó pulgadas

E) Terminales

1. Espada
2. Pin
3. Clavija mini macho (termopar y RTD)
4. Clavija mini hembra (termopar y RTD)
5. Clavija estándar macho (termopar y RTD)
6. Clavija estándar hembra (termopar y RTD)
0. Otro ( )
X. Ninguna
